上下料机的设备组成与功能模块

上下料机的工作原理涉及自动化定位、抓取、搬运与放置的核心流程，通过多系统协同实现高效、精准的工件传输。以下从设备组成、工作流程、关键技术及典型应用四个维度进行详细说明：

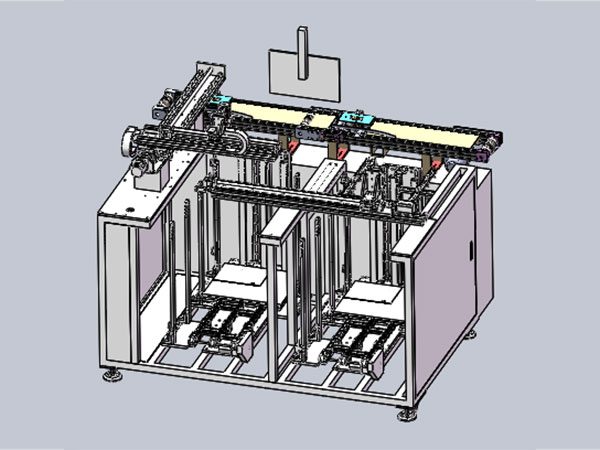

一、设备组成与功能模块

机械执行系统

运动部件：由伺服电机驱动的机械臂、滑轨、转台等构成，实现三维空间内的精准移动（如X/Y/Z轴直线运动或旋转运动）。

末端执行器：根据工件特性选择机械夹爪、真空吸盘或电磁铁等装置，完成工件的抓取与释放。例如，吸附轻质平面工件时使用真空吸盘，抓取金属圆柱件时采用电磁铁。

视觉定位系统

CCD相机：拍摄工件图像并传输至图像处理单元，识别工件的位置、角度及姿态。

光源模块：通过环形光源、同轴光等辅助照明，增强图像对比度，提升视觉识别精度。

图像处理算法：基于OpenCV等库实现边缘检测、模板匹配，计算工件坐标偏差。

传感与控制系统

传感器网络：包括接近传感器（检测工件到位）、压力传感器（控制抓取力度）、限位开关（防止机械臂超程）等。

PLC/工业控制器：作为核心控制单元，接收传感器信号并驱动执行机构，支持人机界面（HMI）参数设定与状态监控。

二、工作流程与动作逻辑

工件上料阶段

工件识别：CCD相机拍摄料盘或传送带上的工件，视觉系统计算其实际位置与理论坐标的偏差。

位置补偿：PLC根据偏差值调整机械臂的运动轨迹，确保末端执行器精准对准工件。

工件抓取：末端执行器按预设力度抓取工件，传感器反馈抓取状态（如真空度、压力值），异常时触发报警。

工件搬运：机械臂将工件从料盘转移至加工工位，过程中通过编码器反馈位置信息，实现闭环控制。

工件下料阶段

加工完成检测：加工设备通过I/O信号通知上下料机取料，或由视觉系统二次确认工件状态。

工件放置：机械臂将工件放置于指定位置（如成品料盘、下一工序传送带），通过力控技术避免放置冲击。

空料盘处理：当料盘工件取空后，自动更换新料盘或触发报警提示人工补料。
