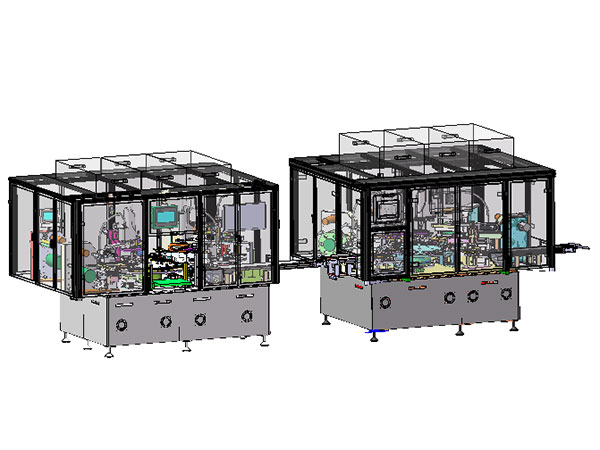

视觉前后段背光整线的工作原理

视觉前后段背光整线的工作原理涉及多个关键环节，从背光源组件的贴合到最终产品的质量检测，均依赖机器视觉技术实现高精度、高效率的自动化生产。以下从整线构成、各环节工作原理及技术特点展开说明：

一、整线构成与功能分区

视觉前后段背光整线通常由前段贴合工位、中段传输系统、后段检测工位三部分组成：

前段贴合工位：负责LED灯条、扩散膜、增光膜等组件的精准贴合，通过视觉系统引导机械臂完成多层光学膜片的对齐与压合。

中段传输系统：采用高精度传送带或机械手，确保工件在各工位间稳定流转，同时保持定位精度。

后段检测工位：集成多组相机与算法，对贴合完成的背光源进行缺陷检测、尺寸测量及亮度均匀性分析。

二、前段贴合工位工作原理

视觉引导贴合

LED灯条贴合：通过视觉系统识别灯条与基板的位置偏差，机械臂调整姿态后以恒定压力完成贴装，确保无气泡、无偏移。

光学膜片贴合：采用多工位旋转平台，依次贴合扩散膜、增光膜等。视觉系统实时监测膜片边缘位置，补偿供料偏差，贴合精度可达±0.05mm。

关键技术参数

贴合速度：中大尺寸背光源贴合效率约1200 pcs/h，单工位节拍时间≤3s。

压力控制：通过压力传感器反馈，动态调整贴合头压力，避免压伤柔性膜材。

三、中段传输系统工作原理

高精度定位传输

采用伺服电机驱动的传送带，配合编码器实现位置闭环控制，定位精度±0.1mm。

工件通过真空吸附或机械夹具固定，防止传输过程中移位。

动态补偿机制

视觉系统在传输路径中设置多个检测点，实时修正工件位置偏差，确保进入后段检测工位时状态稳定。

四、后段检测工位工作原理

多维度检测技术

外观检测：采用高分辨率相机阵列，结合深度学习算法，识别划痕、异物、气泡等缺陷，检出率≥99.9%。

尺寸测量：通过亚像素级边缘检测算法，测量背光源长宽、厚度等参数，精度±0.02mm。

亮度均匀性检测：使用积分球或面阵光谱仪，采集背光源发光数据，生成亮度分布图，均匀性标准差≤5%。

数据反馈与闭环控制

检测结果实时上传至MES系统，不良品自动分拣至NG品区。

根据缺陷类型（如灯条偏移、膜材褶皱），系统反向追溯前段工位参数，实现工艺优化。
