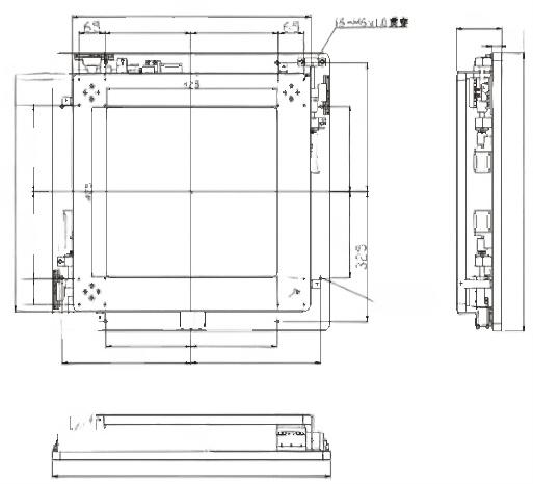

尺寸图
产品参数
産品尺寸(mm) |
上臺面 600 |
|
下臺面 700 |
||
高度 115 |
||
平臺等級(mm) |
U级 |
|
重復精度(mm) |
0.002 |
|
行程(mm) |
±10 |
|
旋轉角度 |
±5° |
|
螺杆直徑(mm) |
@12 |
|
螺杆導程(mm) |
5 |
|
畿性軌道 |
VR3型 |
|
平面度(mm) |
±0.03 |
|
運動平行度(mm) |
±0.04 |
|
側向力 |
一 |
|
容許位移 |
||
水平載重(kg) |
150 |
|
本體材質 |
铝合金 |
|
表面處理 |
陽極亮黑 |
|
本體重量(kg) |
42±2% |
|
馬達種類 |
步進馬達 |
|
驅動器型號 |
步進驅動器 |
|
感測器 |
XPM-L25 |
|
