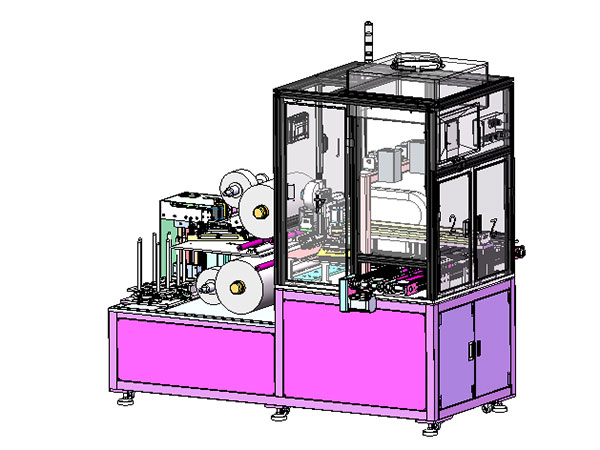

中大尺寸背光贴膜机设备结构与核心功能有哪些

料带上的自粘性零件在驱动装置的牵引到吸料装置下面的剥料板上, 自粘性领引下, 通过一系列张紧导向装置被送件剥离后，再自动机械手校正后，被自动贴装到用治具定位的工件上。

中大尺寸背光贴膜机是针对中大尺寸显示屏背光模组（如笔记本、桌面显示器、车载电视等）设计的自动化贴膜设备，具有高精度、高效率和适应复杂工艺的特点。以下从设备结构、技术参数、工作流程和应用优势等方面进行详细介绍：

一、设备结构与核心功能

多工位精密旋转平台

采用16工位精密旋转平台，通过DD马达控制实现45度分度旋转，每个工位可独立完成除尘、撕膜、送料、定位、叠合、整压、取料等工序。例如，背光源模组需依次贴合下扩散膜、下增光膜、上增光膜、黑白胶等光学膜片，旋转平台可高效衔接各工序。

自动化供料与除静电系统

支持卷材膜片自动上料，通过张力调节装置保持膜材恒定张力，确保贴合平整度。

每个贴片工位配备离子风机，可有效消除静电，避免贴合过程中产生污点或褶皱。

高精度定位与贴合系统

采用伺服电机驱动贴合头，结合视觉对位系统，实现±0.05mm的贴合精度。

贴合头配备弹性压辊，可适应曲面或异形工件的贴合需求，确保无气泡、无褶皱。
